Volt meter

En enkel voltmätare med Arduino kort är att använda A/D Analog till Digital omvandling.

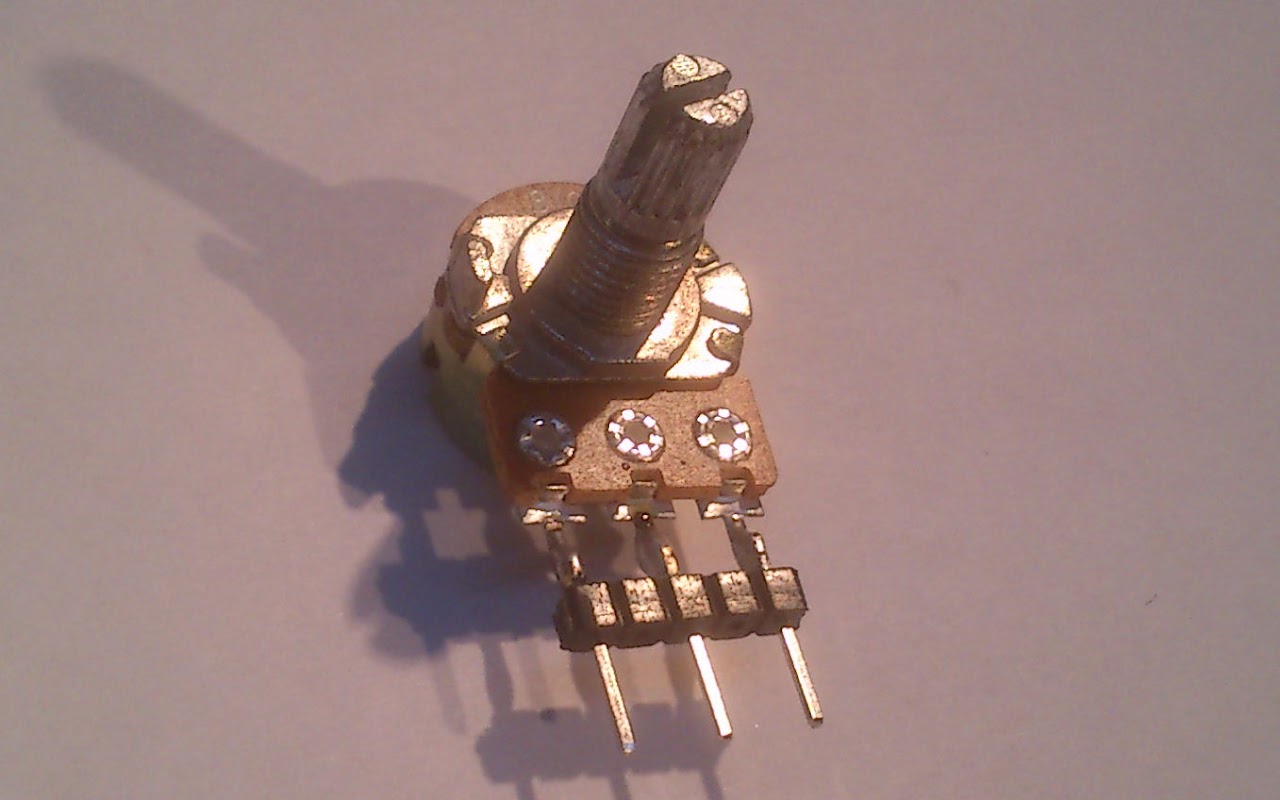

Potentiometern är på 10 Kohm och har en stiftlist fastlödd. I mittenstiftet är hela skalan 0 till 4.75 Volt.

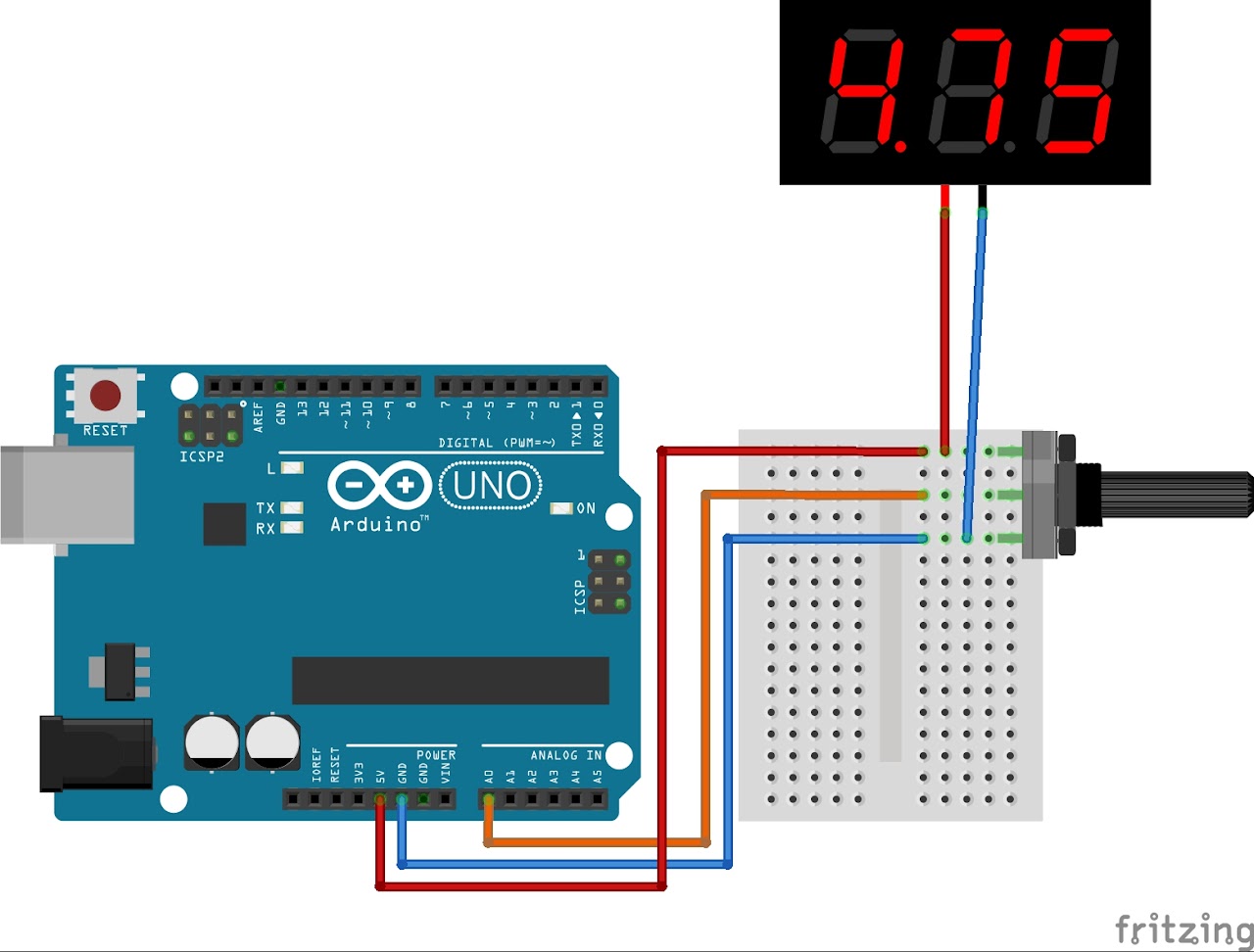

Min dator har bara 4.75 Volt ut från USB-porten. Detta måste jag mäta och ange i Scetchen.

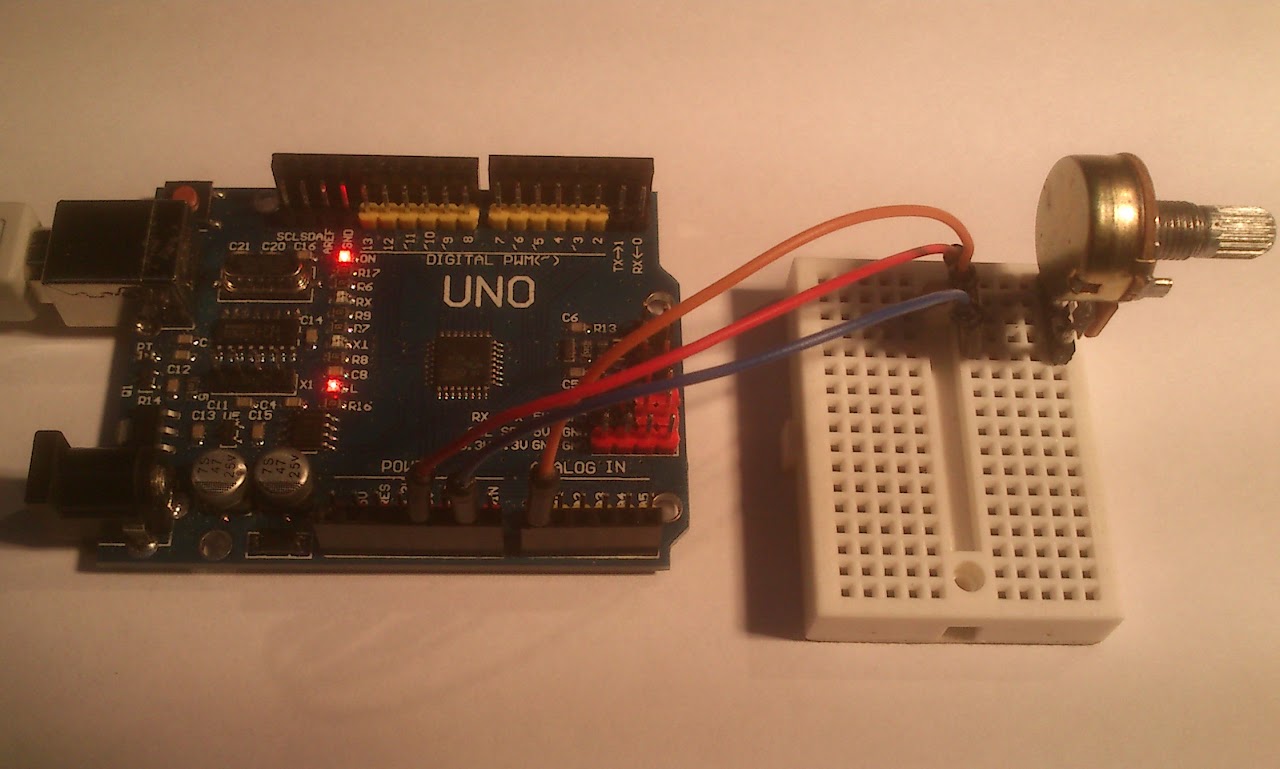

I den orangea kabel mäts den justerbara spänningen.

Kod

/*
  Arduino som simpel Voltmätare
  Analog input, serial output

  pc_h
  pchbutik.se
  2015-03-14
 */

float UnoVolt = 4.75;               // Ändra till det värde som du får på din volt mätare.

const int VoltInPinne = A0;         // Den orangea kabeln från mitten-pinnen på potentiometern
int sensorTal = 0;                  // Värdet från A0 analoga ingången 0 till 1023 (=10 bitar)
float Volt = 0;                     // 10 bitar värdet som omvandlats till volt

float divider = 0;
void setup() {
  // initialize serial communications at 9600 bps:
  Serial.begin(9600);
  divider = 1023 / UnoVolt;        // Gemensam nämnare
}

void loop() {
  // läs det analoga värdet.
  sensorTal = analogRead(VoltInPinne);
  // Dela det med nämnaren.
  Volt = sensorTal / divider;

  // Skriv det till datorn via USB-kabeln. Visas i 'Serial Monitor'
  Serial.print("sensorTal = ");
  Serial.print(sensorTal);
  Serial.print("\t Volt = ");  // \t betyder tab
  Serial.println(Volt);

  // Vänta i 1000 millisekunder = 1 sekund
  delay(1000);
}

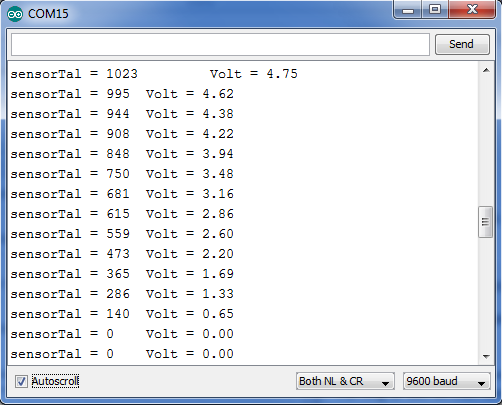

Detta är resultatet i 'Serial port', när jag skruvar på potentiometern från ena sidan till andra.
