Digital timer
Digital timer

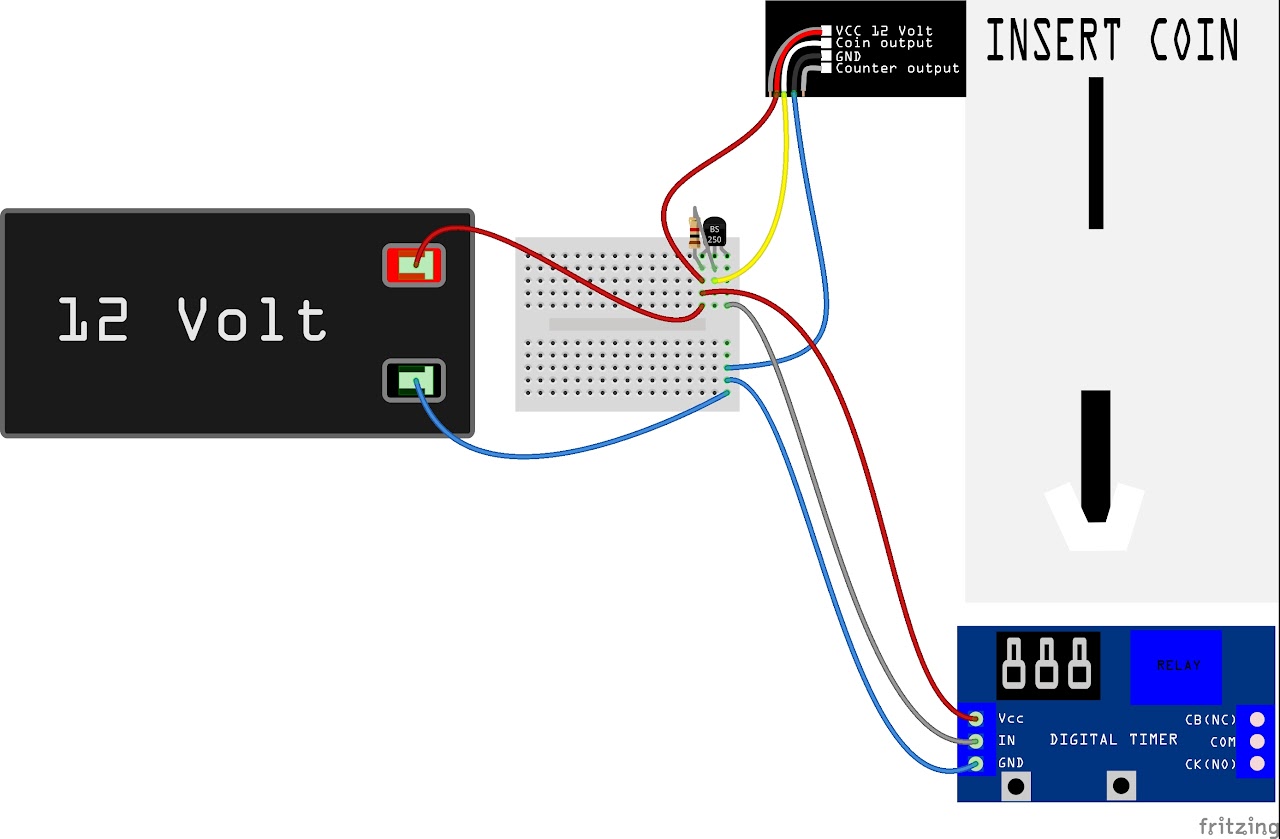

Det går nästan att koppla myntinkastet direkt till en timer utan en MCU.
Det räcker med en transistor och ett motstånd emellan.
Transistorn vänder på signalen och anpassar den till 12 Volt.
I detta exempel är det myntinkastet JY-923 som har 5 Volts signal ut, och timern vill ha 12 Volt.
Denna koppling kan till exempel tända en lampa och lysa i 16 minuter om man lägger i en enkrona.
Inköpslista
Video/Embed: Inköpslista del 1.
Video/Embed: Inköpslista del 2.
