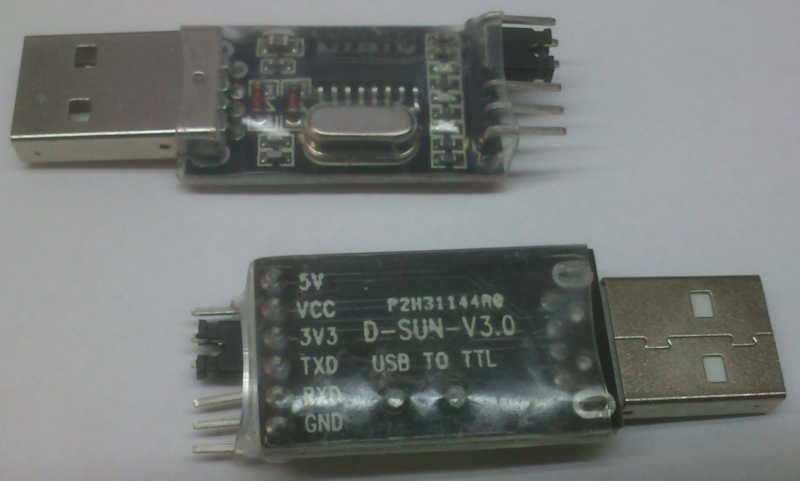

USB till RS232 CH340
Denna sida ersätter en äldre modell av USB till RS232.

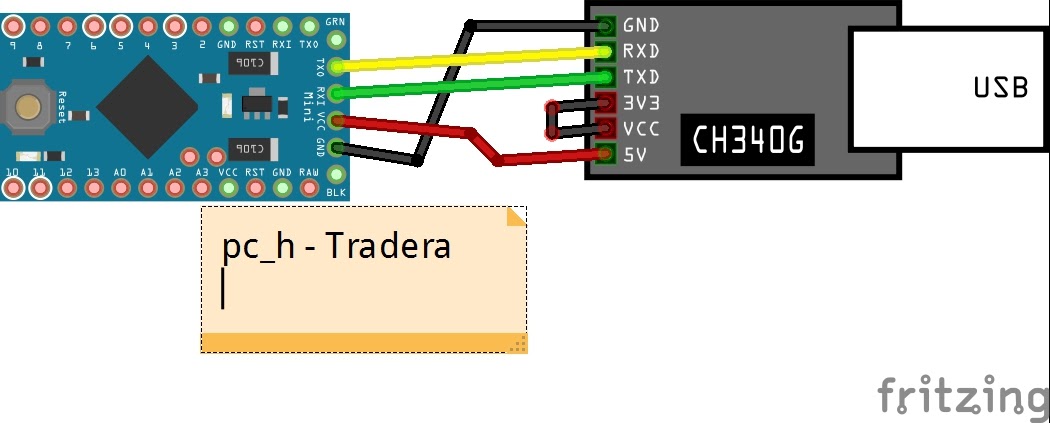

Detta är det enklaste sättet att koppla en PRO-Mini till modulen.
Det fungerar på både 3.3 och 5 Volts PRO-Mini.
Inte helt rätt att använda underspänning i RS232 interfacet till en 5 Volts PRO-Mini, men det fungerar.

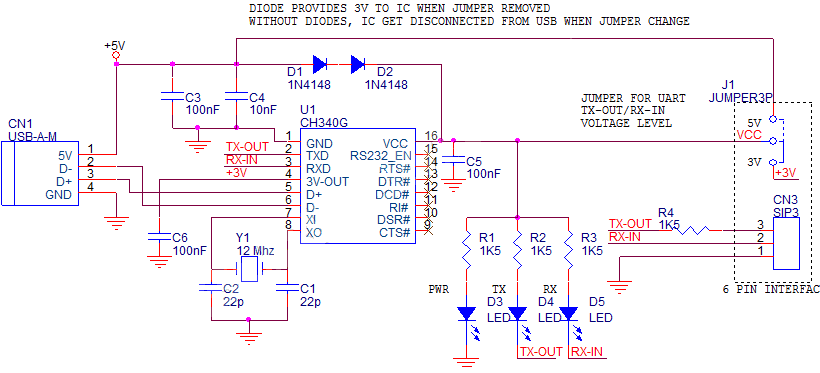

Dioderna D1 och D2 har en framspänning på ca 0,7 Volt var. När strömmen går igenom dessa sänks spänningen med 1.4 Volt.
Spänningen blir då 5-1,4 Volt = 3,6 Volt.

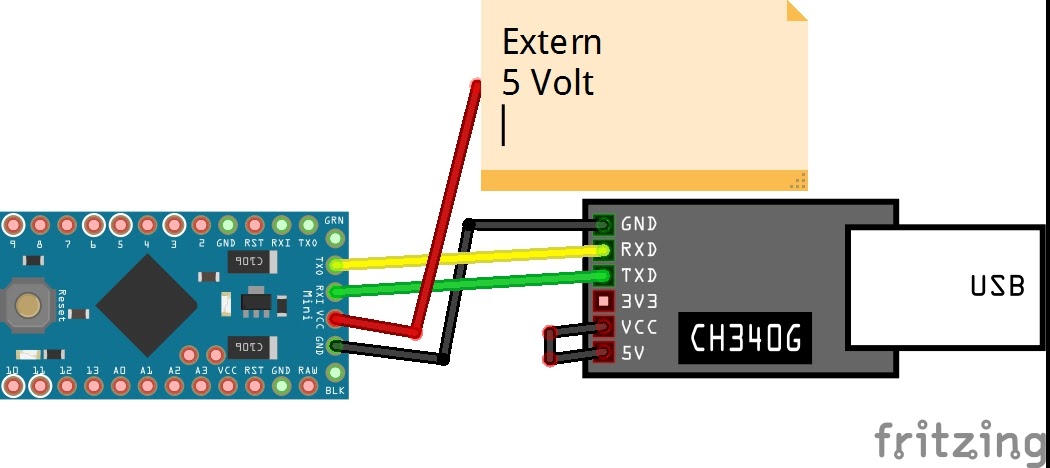

Denna koppling är helt rätt till en 5 Volt:s PRO-Mini. Den har en extra strömkälla på 5 Volt.

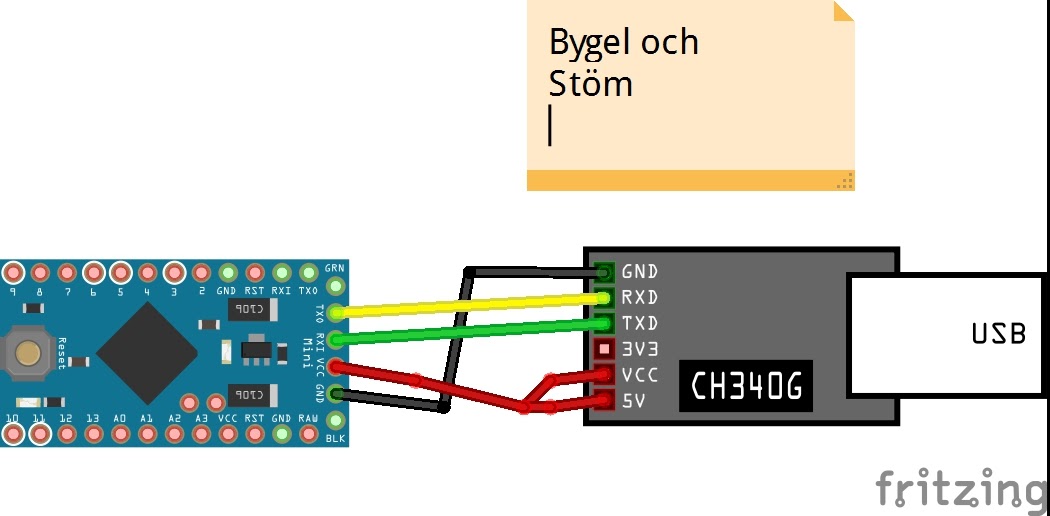

Denna koppling är helt rätt till en 5 Volt:s PRO-Mini. Vi tjuvar ström från USB-konvertern.
VCC och 5V är byglad och ström knycks från byglingen.
Kodexempel för test av kopplingen
/* Enkelt program för att kolla att allt är rätt. Blinkar med lysdioden som är monterad på kortet. */ int led = 13; void setup() { pinMode(led, OUTPUT); } // Blinkar två korta och pausar sedan i tre sekunder void loop() { digitalWrite(led, HIGH); delay(100); digitalWrite(led, LOW); delay(300); digitalWrite(led, HIGH); delay(100); digitalWrite(led, LOW); delay(3000); }
